Hoe kunnen elektrische kabeltrekgereedschappen de installatietijd verkorten zonder de kabel te beschadigen?

Overzicht en lezersbelofte

Waar je mee wegloopt

• Een duidelijke Engelse kaart van de gereedschapscategorieën en wat ze allemaal ter plekke repareren.
• Een beslissingstabel die u kunt kopiëren naar een interne aankoopchecklist.
• Een herhaalbare workflow (pre-pull → pull → post-pull) die wrijving en nabewerking vermindert.
• Op de koper gerichte opmerkingen voor het vergelijken van leveranciers die verder gaan dan de ‘laagste prijs’.

De meest voorkomende pijnpunten bij het trekken van kabels

Op papier is het trekken aan een kabel ‘slechts tractie’. In werkelijkheid is het een systeemprobleem: routegeometrie, oppervlakteconditie, kabelgewicht, smering, spanningscontrole en discipline bij het omgaan met elkaar stapelen zich allemaal op. Dit zijn de pijnpunten die optreden bij zowel het trekken van kleine kanalen als het installeren van grote greppels.

1) Wrijvingspieken die de trekkracht blokkeren

Wrijving is niet uniform. Het piekt bij bochten, offsets, kanaalovergangen en ruwe toegangspunten. Als je die pieken niet beheert, krijg je dat stilstanden, oververhitting op contactpunten of ‘hero pulls’ die de veilige spanning overschrijden.

2) Schade aan de kabelmantel en schade aan de isolatie

Schade komt vaak voort uit de basis: scherpe randen bij kanaalmonden, slepen over ruwe sleufbodems, rollen die te ver uit elkaar zijn geplaatst, of trekken van koppen die niet de juiste maat hebben en niet correct zijn uitgelijnd.

3) Overtredingen van de buigradius in hoeken en mangaten

Zelfs als een ploeg denkt dat ze “het rustig aan hebben gedaan”, kan een slechte hoekopstelling krappe bochten tot gevolg hebben. Dat kan de levensduur van de kabel verkorten en toekomstige fouten veroorzaken.

4) Ongecontroleerde spanning en draaien

Door draaien kunnen geleiders onder spanning komen te staan ​​en stroomafwaarts problemen met de hantering veroorzaken. Een slechte spanningscontrole verhoogt ook het risico voor bemanning en uitrusting. Dit is waar de juiste treklijn, wartels en spanbenadering van belang zijn.

5) Productiviteitsverlies door proefondervindelijk gereedschap

Als de bemanning arriveert met ‘grotendeels de juiste spullen’, besteden ze tijd aan improvisatie – vaak met resultaten die er vandaag goed uitzien en later mislukken. Een geplande toolset is meestal goedkoper dan een enkele re-pull.

Gereedschapsgroepen die deze pijnpunten oplossen

Een sterke toolkit omvat drie taken:gids(controleroute en bocht),trekken(zorg voor veilige tractie), enbeschermen(voorkom schuren, pletten en draaien). Hieronder staan ​​de kernGereedschap voor het trekken van elektrische kabelsgroepen en hoe ze inspelen op problemen in de echte wereld.

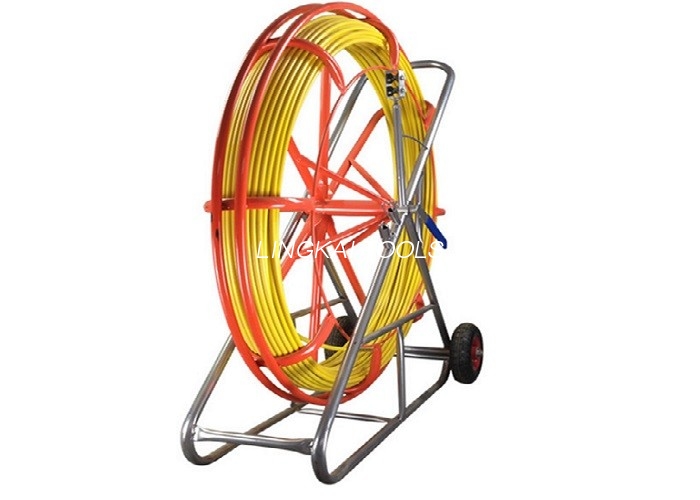

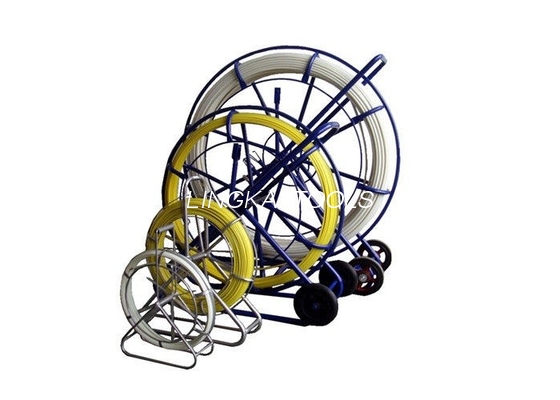

A) Kanaalhengels en vissystemen

• Wat ze doen:Zorg voor een proefpad door leidingen/kanalen, zodat u aan een touw/lijn kunt trekken zonder de kabel te beschadigen.
• Wat ze repareren:Tijd die verloren gaat aan ‘hoe krijgen we een lijn erdoor?’ en mislukte pilootlijnen tijdens lange runs.
• Waar u op moet letten:De juiste staafdiameter voor stijfheid, een remsysteem voor gecontroleerde uitbetaling en een frame dat stabiel is tijdens duwen/trekken.

B) Rechtlijnige rollen en sleufrollen

• Wat ze doen:Til en geleid de kabel van de grond om wrijving te verminderen en de jas te beschermen.
• Wat ze repareren:Sleepschade, blijven haken en ongelijkmatige trekkracht over de route.
• Waar u op moet letten:Nominale belasting, lagerontwerp en rolafstand die overeenkomen met het kabelgewicht en de routeomstandigheden.

C) Hoekrollen, mangat-/mijnrollen en instapbeveiliging

• Wat ze doen:Controleer de buigradius op hoeken en bescherm de kabel op ingangs-/uitgangspunten.
• Wat ze repareren:Buigovertredingen, verpletterde omhulsels aan de randen en wrijvingspieken aan de hoeken.
• Waar u op moet letten:Gladde roloppervlakken, stabiele frames en gemakkelijke verankering/positionering.

D) Kabelgrepen (sokken trekken) en trekkoppen

• Wat ze doen:Breng de trekkracht gelijkmatig over op de kabel (of op een trekoog/kop), waardoor plaatselijke spanning wordt verminderd.
• Wat ze repareren:Slippen, schade aan de geleider door geïmproviseerde knopen en onveilige trekverbindingen.
• Waar u op moet letten:Correct gripbereik, mesh-kwaliteit, veilige bevestiging en compatibiliteit met wartels.

E) Wartels, anti-twistoplossingen en treklijnbeheer

• Wat ze doen:Verminder de draaioverdracht en houd het treksysteem uitgelijnd.
• Wat ze repareren:Draaien, knikken en onstabiele trekbewegingen.
• Waar u op moet letten:Draagvermogen passend bij het systeem en soepele rotatie onder spanning.

F) Lieren, trekkers, kaapstanders en duw-/trekmachines

• Wat ze doen:Zorg voor gecontroleerde tractie, vooral bij langere of zwaardere trekbewegingen.
• Wat ze repareren:Beperkingen bij het handmatig trekken, inconsistente spanning en door vermoeidheid veroorzaakte fouten.
• Waar u op moet letten:Lijnsnelheidscontrole, remmen, compatibiliteit met metingen/spanningsbewaking en veilige verankering.

G) “Ondersteuning”-instrumenten die stilletjes rampen voorkomen

• Kabeltrommelstandaards / haspelhantering:Voorkomt problemen met slepen, op hol slaan van de trommel en zijwaarts laden.
• Meetinstrumenten:Helpt bij het bevestigen van de routelengte en het plannen van de rolafstand en -opstelling.
• Smeerstrategie:Geen ‘gereedschap’ in de zin van metaal, maar het is een van de grootste wrijvingsverminderaars die je kunt beheersen.

Snelle selectietabel

Gebruik dit als een snel filter bij het matchenGereedschap voor het trekken van elektrische kabelsaan arbeidsvoorwaarden. (Tip: als u het niet zeker weet, geef dan prioriteit aan bescherming en wrijvingscontrole; deze twee verminderen het herwerk het meest.)

Een praktische workflow voor het trekken van kabels

De aankoop van een gereedschap loont alleen als de workflow gedisciplineerd is. Hier is een veldvriendelijke reeks die u voor alle ploegen kunt standaardiseren.

Stap 1: Pre-pull planning (10-20 minuten scheelt uren)

• Routeonderzoek:Tel bochten, identificeer krappe bochten en bevestig in- en uitstappunten.
• Controle kabelgegevens:Bevestig de buitendiameter, de minimale buigradius en de trekmethode (greep vs. trekkop).
• Rollenplan:Bepaal het roltype en de afstand; voeg hoek-/mijnrollen toe waar wrijvingspieken worden verwacht.
• Pilotlijnstrategie:Kies voor een duct rodder/fish-benadering en upgrade vervolgens indien nodig naar een trektouw/lijn.
• Beschermingsplan:Identificeer eventuele scherpe randen, ruwe bodems van greppels of overgangen waarvoor bescherming of toegangshulzen nodig zijn.

Stap 2: Installatie die kabelschade voorkomt

• Installeer eerst de inbraakbeveiliging:Niet ‘een keer trekken en zien’. Bescherm randen voordat de kabel ze raakt.
• Plaats rollen bewust:Te weinig rollen verhogen de weerstand; te veel slecht geplaatste rollen vergroten de knelpunten.
• Houd de uitlijning recht bij de lier/trekker:Een verkeerde uitlijning verhoogt de zijdelingse belasting en torsie.
• Gebruik de juiste grepen en verbindingen:Vermijd geïmproviseerde banden die stress concentreren.

Stap 3: Voer de trekbeweging uit met gecontroleerde spanning

1. Begin langzaam:Laat de kabel in het rolpad “zakken” voordat u de snelheid verhoogt.
2. Hoeken bekijken:Plaats op elke risicovolle locatie een bemanningslid om buiging en wrijving te monitoren.
3. Communicatie onderhouden:Een eenvoudig stop/slow/go-protocol voorkomt misverstanden onder lawaai en druk.
4. Stop als je jasschade ziet:Een pauze nu is goedkoper dan een storing later.

Stap 4: Post-pull-controles die het aantal terugbelverzoeken verminderen

• Visuele inspectie:Controleer de staat van de mantel op de hoeken, ingangen en bekende ruwe segmenten.
• Routering bevestigen:Zorg ervoor dat de kabel goed zit en niet onbedoeld wordt samengedrukt.
• Documenteer de opstelling:Foto's van de plaatsing van de rollen en de toegangsbeveiliging helpen repliceren wat werkte.

Veiligheids- en kwaliteitscontroles die herbewerking voorkomen

De veiligste banen zijn doorgaans banen van de beste kwaliteit, omdat beide afhankelijk zijn van voorspelbaarheid en gecontroleerde krachten. Hier vindt u praktische bedieningselementen die passen in de dagelijkse werkzaamheden zonder de bemanning te vertragen.

Controle 1: Beoordeling van de “Zwakste schakel”.

Elk treksysteem heeft een zwakst beoordeeld onderdeel (greep, draaibaar, touw, rol, ankerpunt). Dat onderdeel definieert uw veilige limiet. Kopen bij een leverancier die duidelijke beoordelingen geeft, vermindert het giswerk.

Controle 2: Hoekdiscipline

Hoeken zijn de plekken waar wrijving, buigradius en kabelbescherming met elkaar in botsing komen. Als de budgetten krap zijn, investeer dan eerst in hoekoplossingen. Dit is ook waar stabiele, goed beoordeelde walsen zich snel terugbetalen.

Controle 3: bewustzijn van geïnduceerde spanning (indien van toepassing)

In bepaalde lijn- en bespanningsomgevingen kan geïnduceerde elektriciteit een reëel gevaar vormen. Er kunnen speciale aardingsblokken worden gebruikt als onderdeel van het bedrijfsplan wanneer de werkmethode dit vereist: volg altijd de veiligheidsregels en -normen van uw locatie.

Aankoopnotities voor kopers

Als je kooptGereedschap voor het trekken van elektrische kabelsvoor een technisch team kunt u als volgt opties evalueren met behulp van criteria die er in het veld toe doen, niet alleen in een catalogus.

Vraag naar de informatie die het risico verkleint

• Nominale belasting en toepassingsbereik:"Waar wordt het voor beoordeeld en waar mag het niet worden gebruikt?"
• Materiaal- en lagerdetails:Rolmateriaal beïnvloedt de kabelbescherming; lagerontwerp beïnvloedt wrijving en levensduur.
• Configuratiekeuzes:Opstellingen voor een rechte lijn versus een hoek versus een pithead mogen niet ‘one-size-fits-all’ zijn.
• Beschikbaarheid van reserveonderdelen:Speciaal voor rollen, frames en bewegende samenstellingen.
• Verpakkingen voor exportlogistiek:Voorkomt schade voordat het gereedschap zelfs maar de locatie bereikt.

Koop het ‘systeem’, niet alleen de tool

De best presterende opstellingen zijn op elkaar afgestemde kits: duct rodder → pilot line → trekkoord → wartel → grip → rollen (recht + hoek + instap). Als een leverancier u kan helpen bij het specificeren van een complete kit voor uw gebruikelijke functieprofielen, vermindert u de mismatches en de improvisatie ter plaatse.

Waar een gespecialiseerde fabrikant past

Als uw projecten herhaalde ondergrondse installaties, het routeren van sleuven of kabelverwerking in verband met lijnconstructies omvatten, kan het de moeite waard zijn om met een fabrikant die meerdere gereedschapscategorieën bestrijkt, omdat compatibiliteit en beoordelingen gemakkelijker te beheren zijn in het hele systeem.

Bijvoorbeeld,Ningbo Lingkai Electric Power Equipment Co., Ltd. biedt een breed scala aan producten onder de naamGereedschap voor het trekken van elektrische kabelscategorie, inclusief duct rodders (voor het maken van pilot-lijnen), rollers (voor wrijvingsvermindering), en gerelateerde trek-/hanteringsaccessoires - handig als u uw bemanningskits probeert te standaardiseren in plaats van ongeëvenaarde onderdelen uit meerdere bronnen te mixen.

Veelgestelde vragen

Laatste afhaalmaaltijd

De besteGereedschap voor het trekken van elektrische kabelstrek niet alleen “harder” – ze verminderen wrijving, beschermen kabeloppervlakken, controleer de buigradius en help de bemanning een consistente spanning te behouden. Als u een toolsysteem rond uw meest voorkomende routes standaardiseert, je zult minder vastgelopen pulls zien, minder schade aan de jas en minder dure reparaties.
