Wat zijn ondergrondse kabelinstallatietools en hoe verbeteren ze de projectefficiëntie?

Abstract

Ondergrondse stroom- en communicatienetwerken breiden zich snel uit naarmate steden streven naar een veiligere, betrouwbaardere en visueel schonere infrastructuur. Centraal in deze transformatie staanGereedschap voor ondergrondse kabelinstallatie, die niet alleen de bouwsnelheid bepalen, maar ook de veiligheid, de levensduur van de kabels en de systeemprestaties op de lange termijn. Dit artikel onderzoekt het volledige ecosysteem van tools voor het installeren van ondergrondse kabels, inclusief varianten met trefwoorden, zoals gereedschappen voor het trekken van ondergrondse kabels, apparatuur voor het leggen van kabels, duct rodder-systemen, lieren, rollen en apparaten voor spanningsmonitoring. Op basis van industriële praktijken en technische logica leggen we uit hoe deze tools werken, waar ze worden toegepast en hoe ze op verantwoorde wijze kunnen worden geselecteerd in overeenstemming met de moderne EEAT-normen. De discussie wordt gevoed door productie-expertise vanNingbo Lingkai Electric Power Equipment Co., Ltd.en richt zich op praktische waarde in plaats van promotionele claims.

Inhoudsopgave

• Installatiehulpmiddelen voor ondergrondse kabels begrijpen
• Waarom ondergrondse installatie gespecialiseerde apparatuur vereist
• Uitgebreide trefwoorden en toolcategorieën uitgelegd
• Kerntypen installatiegereedschap voor ondergrondse kabels
• Hoe deze tools de veiligheid en kabelintegriteit verbeteren
• Selectiecriteria voor verschillende projectscenario's
• Vergelijkingstabel met veelgebruikte installatiehulpmiddelen
• Industrietoepassingen en gebruiksscenario's
• EEAT-overwegingen bij de productie en het gebruik van gereedschappen
• Veelgestelde vragen
• Conclusie en volgende stappen

Installatiehulpmiddelen voor ondergrondse kabels begrijpen

Hulpmiddelen voor ondergrondse kabelinstallatie verwijzen naar een gespecialiseerde groep mechanische en hydraulische apparaten die zijn ontworpen voor het geleiden, trekken, beschermen en spannen van elektrische of communicatiekabels die onder het maaiveld zijn geïnstalleerd. In tegenstelling tot bespangereedschappen boven het hoofd, werken ondergrondse systemen in besloten omgevingen zoals kanalen, leidingen, greppels en tunnels.

Deze gereedschappen zijn ontworpen om wrijving, buigradius, trekspanning en uitlijningsnauwkeurigheid te beheersen. Onjuist gereedschap kan resulteren in schade aan de kabelmantel, falen van de isolatie of voortijdige veroudering, waardoor de keuze van het gereedschap een cruciale technische beslissing wordt in plaats van een logistieke bijzaak.

Waarom ondergrondse installatie gespecialiseerde apparatuur vereist

Het ondergronds installeren van kabels brengt uitdagingen met zich mee die bij bovengrondse systemen ontbreken. Deze omvatten onzichtbare routeringspaden, hogere wrijvingscoëfficiënten, beperkte toegangspunten en strengere veiligheidseisen. Installatietools voor ondergrondse kabels zijn speciaal ontworpen om deze problemen aan te pakken.

• Verminderde zichtbaarheid en beperkte correctiemogelijkheden zodra de installatie begint
• Hogere mechanische belasting door kanaalwrijving en bochten
• Groter risico op thermische en vochtgerelateerde kabelschade
• Strengere stedelijke veiligheids- en milieuregels

Uitgebreide trefwoorden en toolcategorieën uitgelegd

Om de reikwijdte van de installatietools voor ondergrondse kabels volledig te begrijpen, is het nuttig om de terminologie die gewoonlijk in de industrie wordt gebruikt, uit te breiden. Deze variaties beschrijven vaak de functie in plaats van volledig afzonderlijke producten.

• Gereedschap voor het trekken van ondergrondse kabels
• Kabellegapparatuur voor ondergrondse systemen
• Kabellieren en trekmachines
• Duct rodder- en conduit rodding-systemen
• Kabelrollen voor sleuf- en kanaalinvoer
• Spanningscontrole- en bewakingsapparatuur

Kerntypen installatiegereedschap voor ondergrondse kabels

• Kabellieren– Zorg voor gecontroleerde trekkracht voor installaties over lange afstanden
• Kanaal Rodders– Wordt gebruikt om pilootlijnen door leidingen te leiden voordat de kabel wordt getrokken

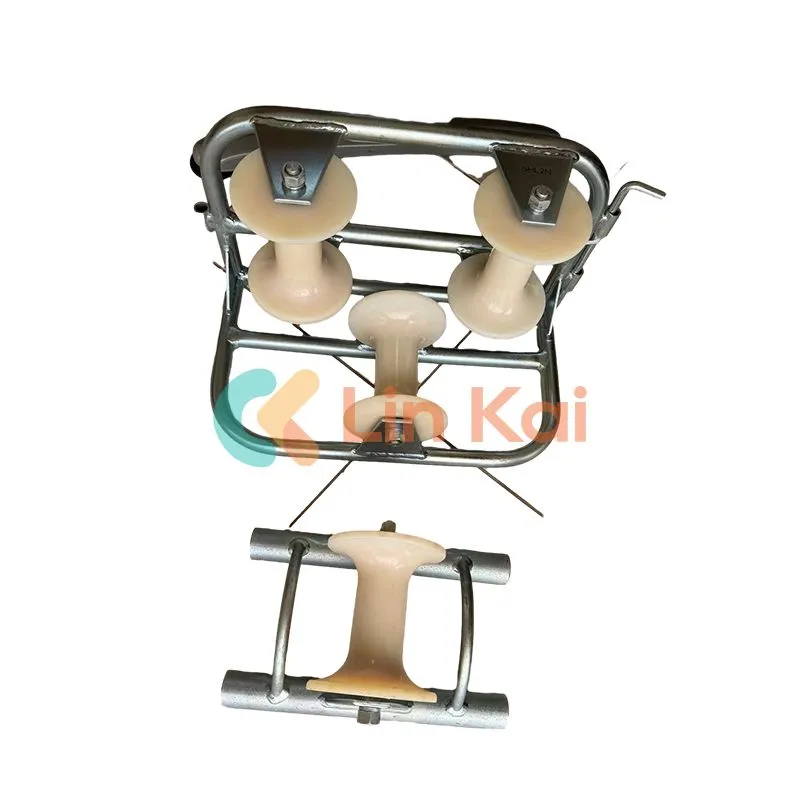

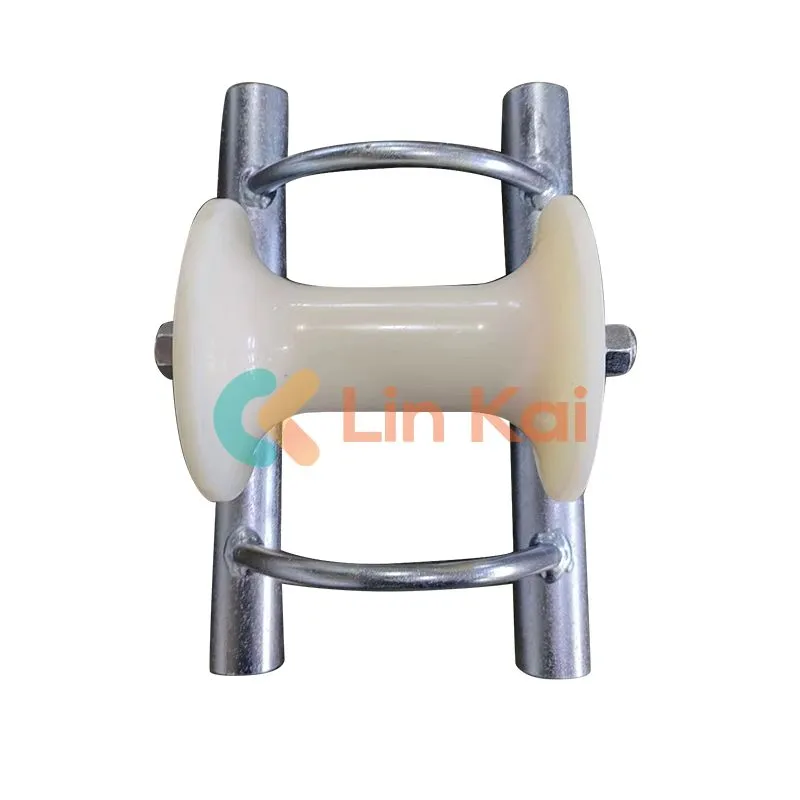

• Kabelrollen– Verminder wrijving en bescherm kabelmantels bij in- en uitgangen
• Handvatten trekken– Kabels gelijkmatig vastzetten tijdens gespannen trekbewegingen
• Spanningsmeters– Houd de trekkracht in de gaten om te voorkomen dat de kabellimieten worden overschreden

Hoe deze tools de veiligheid en kabelintegriteit verbeteren

• Minder handmatig hanteren vermindert het risico op letsel
• Gecontroleerde spanning voorkomt het uitrekken van de geleider
• Geoptimaliseerde buigradius beschermt isolatielagen
• Verminderde wrijving minimaliseert de warmteopbouw tijdens het trekken

Selectiecriteria voor verschillende projectscenario's

• Kabeldiameter en gewicht
• Routelengte en aantal bochten
• Kanaalmateriaal en interne oppervlakteconditie
• Stedelijke versus landelijke installatiebeperkingen

Vergelijkingstabel met veelgebruikte installatiehulpmiddelen

Industrietoepassingen en gebruiksscenario's

• Stedelijke stroomdistributienetwerken
• Hernieuwbare energienetwerkverbindingen
• Infrastructuur van industriële installaties
• Telecommunicatie- en glasvezelsystemen

EEAT-overwegingen bij de productie en het gebruik van gereedschappen

Vanuit EEAT-perspectief moeten ondergrondse kabelinstallatietools worden ondersteund door verifieerbare expertise, transparante productieprocessen en bewezen prestaties in het veld. Fabrikanten zoalsNingbo Lingkai Electric Power Equipment Co., Ltd.productontwerp afstemmen op internationale installatienormen en technische vereisten uit de praktijk.

Veelgestelde vragen

Wat bepaalt de juiste trekkracht voor ondergrondse kabels?

De trekkracht wordt bepaald door het kabelgewicht, de kanaallengte, de wrijvingscoëfficiënt en het aantal en de straal van de bochten. In de praktijk gebruiken installateurs spanningsmonitoring plus routeberekeningen om het trekken van lasten binnen de toegestane limieten van de kabelfabrikant te houden.

Hoe kies ik tussen een kaapstanderlier en een trommellier?

Een kaapstanderlier heeft vaak de voorkeur als u continu moet trekken met goede controle en de mogelijkheid heeft om lange trekbewegingen te maken met behulp van een touwlus systeem. Trommellieren zijn gebruikelijk als je de treklijn op de trommel zelf wilt bewaren. Bij uw beslissing moet u rekening houden met de indeling van de locatie, de treklengte, behoeften van het lijnmanagement en hoe u van plan bent de spanning onder controle te houden.

Heb ik echt een duct rodder nodig, of kan ik gewoon een lijn door de leiding vissen?

Voor korte, schone, rechte leidingen kan handmatig lijnvissen werken. Maar een duct rodder (conduit rodding-systeem) is veel betrouwbaarder en gaat langer mee afdalingen, oudere kanalen of routes met meerdere bochten. Het vermindert vallen en opstaan, verkort de arbeidstijd en helpt schade veroorzaakt door geïmproviseerd trekken te voorkomen.

Wat is het verschil tussen kabeltrekgrepen, mesh-sokken en draaibare connectoren?

Trekgrepen (mesh-sokken) verdelen de belasting over een langer deel van de kabelmantel om plaatselijke spanningen te verminderen. Draaibare connectoren zitten tussen de treklijn en de grip om draaien te verminderen, wat van belang is bij het trekken door bochten of wanneer het touw kan draaien. Als ze samen worden gebruikt, kunnen ze beschermen zowel kabelintegriteit als installatiekwaliteit.

Hoe kunnen kabelrollen kabelschade bij kanaalingangen voorkomen?

Toegangspunten zijn gebieden met een hoog risico, omdat de kabel vanuit de vrije ruimte overgaat in een afgesloten kanaal. Rollen geleiden de kabel soepel, verminderen de mantel slijtage en behoud een veiligere buigradius. Dit is vooral van belang bij zware MV/HV-kabels of wanneer de route direct na binnenkomst een bocht maakt.

Wanneer moet ik glijmiddel gebruiken en welk type is geschikt?

Smeermiddel wordt vaak gebruikt wanneer de wrijving naar verwachting hoog zal zijn: lange kanalen, meerdere bochten, ruwe binnenkant van de kabel of grotere kabeldiameters. Gebruik een door kabels goedgekeurd treksmeermiddel dat compatibel is met het materiaal van uw kabelmantel en de plaatselijke milieuvereisten. Vermijd “generieke” smeermiddelen kunnen jassen aantasten of resten achterlaten.

Hoe schat ik wrijving en spanning in voordat de trek begint?

Een pre-pull-beoordeling omvat doorgaans het in kaart brengen van routes, het tellen van bochten, leidinginspectie en een methode voor het schatten van de spanning (vaak gebaseerd op het kabelgewicht, wrijvingsaannames en buigvermenigvuldigers). Voor trektochten met een hoger risico kunnen teams deze schattingen combineren met realtime spanningsmetingen tijdens de installatie om aannames te valideren en overbelasting te voorkomen.

Welke gereedschappen helpen bij het handhaven van de minimale buigradius tijdens de installatie?

De buigradius wordt beschermd door een juiste rolkeuze, hoekrollen waar richtingsveranderingen optreden en gecontroleerde trekmethoden die plotselinge bewegingen voorkomen schokken. Voor gevoelige kabels kunnen installateurs radiusgeleiders toevoegen of schijven gebruiken die zijn ontworpen om grotere radiussen te behouden, waardoor het risico op interne geleider en isolatie schade.

Hoe weet ik of het kanaal vrij is voordat ik aan de kabel trek?

Veel voorkomende stappen zijn onder meer het vastzetten van het kanaal, het trekken van een doorn (om de interne speling te bevestigen) en het gebruik van een testtreklijn. In uitdagende omgevingen kunnen teams dat wel gebruik hulpmiddelen voor kanaalinspectie, zoals leidingcamera's. Het vroegtijdig bevestigen van de toestand van het kanaal is een van de eenvoudigste manieren om halverwege de trekverstoppingen en kabelschade te voorkomen.

Wat is een ‘pilotlijn’ en waarom is deze belangrijk?

Een pilotlijn is de eerste lichtgewicht lijn die door een kanaal wordt geplaatst om een ​​pad te creëren voor sterkere trekkabels en uiteindelijk voor de kabel zelf. Een goed ingesteld Pilot Line vermindert de onzekerheid bij de installatie, maakt gefaseerde pull-ups in sterkte mogelijk en helpt de uiteindelijke trekkracht van de kabel gecontroleerd en voorspelbaar te houden.

Hoe kan ik het risico op het draaien van de kabel of het “kurkentrekken” tijdens het trekken verminderen?

Het risico op verdraaien wordt verminderd door gebruik te maken van draaibare connectoren, waardoor het trekkoord uitgelijnd blijft, de uitbetaling correct wordt beheerd en rotatie van het touw wordt voorkomen. Gecontroleerd trekken snelheid is ook belangrijk. Als draaien wordt genegeerd, kan dit zich vertalen in interne stress en mogelijke prestatieproblemen op de lange termijn.

Welke ondergrondse kabelinstallatietools zijn het belangrijkst voor langeafstandskabels?

Voor werk over lange afstanden omvat het kernsysteem meestal een lier van de juiste maat, gekalibreerde spanningsmonitoring, hoogwaardig trektouw, correcte grepen en wartels, en hulpmiddelen voor wrijvingsbeheer, zoals rollen en smeermiddel. Veel projecten profiteren ook van routeplanningspraktijken en gefaseerde trekkingen om de lading binnen veilige limieten te houden.

Welke documentatie moet een gerenommeerde gereedschapsleverancier verstrekken?

Zoek naar duidelijke specificaties (nominale belastingen, materialen, afmetingen), bedieningsinstructies, onderhoudsrichtlijnen en informatie over kwaliteitsborging. Fabrikanten zoalsNingbo Lingkai Electric Power Equipment Co., Ltd.ondersteunen doorgaans tools met technische documentatie die aannemers helpt bij het verantwoord selecteren en gebruiken van apparatuur, wat goed aansluit bij de verwachtingen van EEAT op het gebied van transparantie en expertise.

Hoe onderhoud ik ondergrondse kabelinstallatietools om de levensduur te verlengen?

Het basisonderhoud omvat het reinigen na gebruik (vooral smeermiddelresten), het controleren van de rollen op soepele rotatie, het inspecteren van de grepen op gebroken strengen, het verifiëren van de lier componenten en remsystemen, en het droog opslaan van gereedschap om corrosie te voorkomen. Routinematige inspecties verminderen ook het faalrisico bij werkzaamheden met hoge belasting.

Is het mogelijk om trektouwen en grepen veilig te hergebruiken?

Vaak wel, maar pas na inspectie. Touwen moeten worden gecontroleerd op slijtage, afgeplatte delen, vervuiling of gebroken vezels. Handgrepen moeten worden geïnspecteerd op schade en nauwkeurigheid van de montage. Het beleid voor hergebruik moet de richtlijnen van de fabrikant en de veiligheidsprotocollen op de werkplek volgen, vooral bij het trekken van zwaardere kabels of kabels met een hogere spanning.

Conclusie en volgende stappen

Hulpmiddelen voor het installeren van ondergrondse kabels zijn essentieel voor moderne infrastructuurprojecten en beïnvloeden de efficiëntie, veiligheid en betrouwbaarheid op de lange termijn. Het kiezen van de juiste tools en partners vermindert het operationele risico aanzienlijk.

Als u apparatuur voor ondergrondse kabelprojecten evalueert of technische begeleiding op maat nodig heeft,neem contact met ons opom oplossingen te bespreken die zijn ontworpen voor reële installatieomstandigheden.
