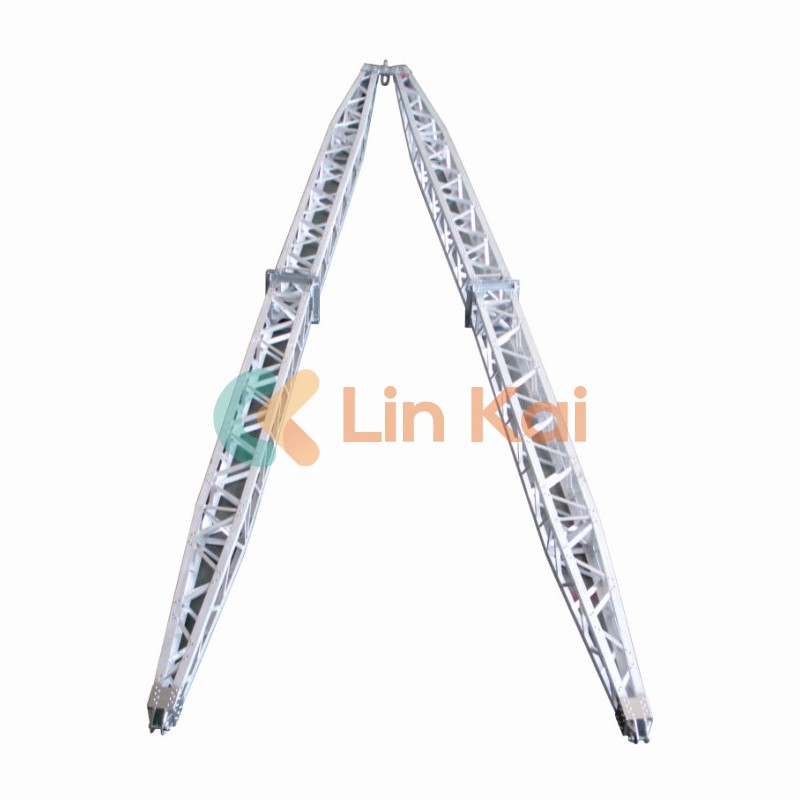

EenEen vorm van rooster gin-paalis een tijdelijk, gemanipuleerd tilframe dat wordt gebruikt om polen, torens en bijbehorende apparatuur op te heffen, te positioneren en te installeren tijdens de erectie van de transmissielijn, telecom- en utiliteitsstructuur. In tegenstelling tot enkele buis- of buisvormige gin-polen, gebruikt het A-vormig roosterontwerp een open, driehoekig frame dat hoge sterkte, laag gewicht en torsiestijfheid combineert. Deze configuratie maakt het bijzonder goed geschikt voor het tillen en omhullen van hele torensecties, antenne-assemblages, crossarms en soortgelijke componenten waar gecontroleerd, begeleid tillen en een compacte voetafdruk op locatie vereist zijn. Fabrikanten bieden gewoonlijk A-vormig rooster gin-polen in aluminium legering en stalen varianten met een hoge te densiel om draagbaarheid, sterkte en corrosieweerstand in evenwicht te brengen.

In de praktijk is de A-vorms rooster gin-paal verankerd op of nabij de structuurbasis en verbonden met het gedeelte dat moet worden opgericht; Lieren, snatchblokken en gecontroleerde tuigage worden vervolgens gebruikt om de sectie op zijn plaats op te tillen en te draaien. Omdat de ginpaal fungeert als een gecontroleerde hendelarm en aansluiting, vermindert het de behoefte aan grote mobiele kranen in afgelegen of beperkte locaties en is het daarom een ​​veel voorkomende oplossing voor transmissie, distributie en externe telecomtorentorening. De techniek is op grote schaal gedocumenteerd in veldprocedures en SOP's voor lijnconstructie en torenwerk.

Hoe het werkt (ontwerp, belangrijke parameters en wat te specificeren wanneer u koopt)

Hoe vertaalt een A-vorms rooster gin-paal een kleine liertrekkingen in een veilige, voorspelbare lift? In de kern verandert de gin pool treklier in een moment rond het draaipunt bij de basisverbinding. De A-vorms roostergeometrie houdt materiaal dun en licht, terwijl driehoekige leden worden gebruikt om te weerstaan ​​aan buiging en torsie, belastingen te verdelen door meerdere benen en bracingsknooppunten in plaats van één enkele buis. De bovenste/kop-assemblage is ontworpen om verschillende bijlagen te accepteren (vaste kop, een hogere kop, dual-use kop) en tuigageblokken, waardoor de gin-paal kan worden gekoppeld aan het liftprofiel van het torengedeelte.

Hieronder is een beknopte technische parameters-tabel die inkoopteams en site-ingenieurs gewoonlijk gebruiken om A-vormig rooster gin-poolmodellen te vergelijken. Dit zijn representatieve velden en typische bereiken-exacte waarden variëren per fabrikant en model, dus vraag altijd modelspecifieke certificaten, testrapporten en laadkaarten aan.

Waar moet u op aandringen in de fabrieksgegevens- en bezorgdocumenten? Verzoek altijd: gecertificeerde materiaaltestrapporten (treksterkte, opbrengst), dimensionale tekeningen, een fabrikant -laadgrafiek (inclusief liftcapaciteit onder verschillende invalshoeken), lassen/klinkende records indien van toepassing, testcertificaten voor lier/snatchblokken geleverd en een schriftelijke inspectie- en onderhoudshandleiding. Deze documenten overbruggen de kloof tussen een generieke specificatie en de werkelijke veilige werkmogelijkheid van de gin -paal op uw site.

Hoe u een gin-paal kunt matchen met uw sitevereisten-een korte checklist ingebed in de technische workflow: bepaal het opgerichte gedeeltegewicht en middelpunt van zwaartekracht, definieer beschikbare ankerpunten en basisgeometrie, bereken het vereiste moment (lier pull × hendel arm) en selecteer een gin-pool met gepubliceerde capaciteit met gepubliceerde capaciteit bij de werkhoek die u gebruikt. Wanneer torenhoogtes of wind/ijsbelastingen de envelop duwen, upgrade je naar modellen met een hogere capaciteit of selecteer je staalversterkte series die zijn ontworpen voor zware dienst. Laadgrafieken van de fabrikant en de relevante Gin Pool -normen moeten worden gebruikt om uw selectie te valideren.

Waarom kiezen voor een A-vorms rooster gin-paal

Waarom kiezen ervaren aannemers de A-Shape Lattice Gin Pool boven alternatieven? De redenen vallen in operationele, logistieke en veiligheidscategorieën.

Ten eerste, operationele efficiëntie: het rooster A-vormig levert een uitstekende sterkte-gewichtsverhouding. Vergeleken met enkele buisvormige gin polen van vergelijkbaar hefkoppel, zijn roostersecties lichter om te transporteren en gemakkelijker te monteren, waardoor manuren worden verminderd tijdens mobilisatie. De driehoekige leden verzetten zich tegen torsie knikken wanneer de paal werkt bij off-verticale hoeken tijdens een strevende volgorde, wat een stabielere, meer controleerbare lift betekent.

Ten tweede is het aanpassingsvermogen van de site: A-vormig rooster gin polen zijn vaak in modulaire secties die aan elkaar zijn vastgemaakt of vastgebout. Met deze modulariteit kunnen bemanningen de geassembleerde hoogte afstemmen op locatiebeperkingen, waardoor de behoefte aan een oversized kraan of een tweede kraan wordt verlaagd. In veel landelijke of bergachtige transmissieprojecten vertaalt die logistieke vereenvoudiging zich in grote kosten en schemasparten.

Ten derde worden veiligheid en regelgevende afstemming: ontwerp en gebruik van Gin Poles worden aangepakt in industriële normen en geaccepteerde procedures (bijvoorbeeld TIA/ANSI Gin Pole -begeleiding en IEEE -documenten die limieten en testprotocollen beschrijven voor Gin -polen die worden gebruikt bij communicatie- en transmissiewerkzaamheden). Veldcomploten moeten een schriftelijke SOP volgen die de configuratie, ankerontwerp, taglijnen, uitsluitingszones, pre-liftinspectie en noodverlagingsprocedures behandelt. Verschillende rechtsgebieden sluiten deze normen in in lokale voorschriften of werkgeversregels voor torenwerkzaamheden. Het gebruik van apparatuur die is gebouwd volgens erkende normen en geëxploiteerd naar gedocumenteerde SOP's vermindert het risico en biedt wettelijke en verzekeringsduidelijkheid in geval van een incident.

Veiligheidskritische overwegingen (wat te regelen op elke lift): overschrijdt de nominale capaciteiten niet bij de gegeven werkhoek; Zorg ervoor dat pinnen en bevestigingsmiddelen worden beoordeeld en beveiligd; Controleer of lierremmen en snatchblokken in gecertificeerde staat zijn; Monitor de windsnelheid en schors liften wanneer windvallen de stabiliteit bedreigen; en plan voor een gecontroleerd verlagingspad voor het geval de primaire lier mislukt. Veel leveranciershandleidingen en sit SOP's vereisen ook laadtesten en visuele inspectierecords vóór het eerste gebruik op een site. Deze praktische bedieningselementen volgen dezelfde principes die worden gevonden in gepubliceerde SOP's voor Gin Pole Operations.

Hoe u het risico op mens en apparatuur kunt verminderen: wijs een enkele competente lift supervisor toe aan autoriteit over de lift, communiceer het liftplan en signalen aan al het personeel, plaats uitsluitingszones en houdt niet-essentiële werknemers goed duidelijk. Pre-lift checklists moeten verificatie van het assemblagekoppel van de fabrikant bevatten/pin-knooppunten, tuighoeken, boeiende beoordelingen en ankerstabiliteit. Gebruik waar beschikbaar, gebruik door koppelbewuste lieren of laadcellen om actief liftkracht op te nemen en onbedoelde overbelastingen te voorkomen. Deze bedieningselementen zijn eenvoudig maar maken het verschil tussen routinematige liften en incidenten die downtime en kostenoverschrijdingen veroorzaken.

Node 4 - Twee veel voorkomende vragen (Q&A) en sluiten met merk & contact

Vraag: Hoe weet ik welk koptype (Upending versus vastgesteld) Ik heb mijn ginpaalorde nodig?
A: Kies een bijziende kop als de bewerking vereist dat een complete torensectie van horizontaal naar verticaal moet worden gedraaid (de inkopende kop maakt gecontroleerde draaipunten toe en integreert meestal een swivel- of drop-pins systeem), kies een vaste kop als u alleen verticaal optilt of de gin-paal gebruikt als een statisch hefpunt; Als site-werk beide taken combineert, geef dan een kop met dubbele gebruik op, zodat dezelfde gin-paal zowel verticale liften als bijziende bewerkingen ondersteunt zonder veldaanpassing-verifieer altijd de laadgrafiek van de fabrikant voor de geselecteerde kopconfiguratie.

Vraag: Welke routinematige inspecties en onderhoud houden een rooster gin -paal jarenlang veilig?
A: Inspect before each use (check rivets/bolts, look for hairline cracks or corrosion in members, verify pin engagement and safety clips, test winch brakes and rope condition), perform a documented annual structural inspection (including nondestructive testing on high-stress welds or pin holes if required by your QA program), replace shackles and wire rope at the signs of wear per manufacturer guidance, and follow the supplied maintenance manual and Laadtestschema zodat elke geleverde eenheid zijn gecertificeerde hefmogelijkheden behoudt. Houd inspectierecords bij om due diligence aan te tonen aan klanten en veiligheidsautoriteiten.

Concluderend is de A-vorms rooster gin-paal een bewezen, efficiënt hulpmiddel voor het oprichten van transmissiepolen, telecomtorens en vergelijkbare structuren waar mobiliteit, controle en een gunstige sterkte-gewichtsverhouding prioriteiten zijn. De modulariteit, hoofdtype opties en gedocumenteerde laadgrafieken maken het eenvoudig om een ​​model te matchen aan uw site-behoeften; Het ontwerp en de operationele praktijk komen overeen met gevestigde normen en SOP's die in de industrie worden gebruikt. Voor teams die opties evalueren, weeg de totale levenscycluskosten (inkoop, transport, bemanninguren voor montage en onderhoud) in plaats van alleen de prijs te kopen-dat is waar A-vorms roostersystemen gewoonlijk voordeel tonen. Overweeg voor professionele inkoop en technische ondersteuning op een vorm van rooster ginpalen van Lingkai; Hun modellen zijn beschikbaar met volledige technische documentatie, laadkaarten en ondersteuning na verkoop.Neem contact met ons opVoor modelbladen, fabriekscertificaten en een site-specifieke selectieconsult-ons team zal reageren met gedetailleerde voorstellen en leveringsopties.
